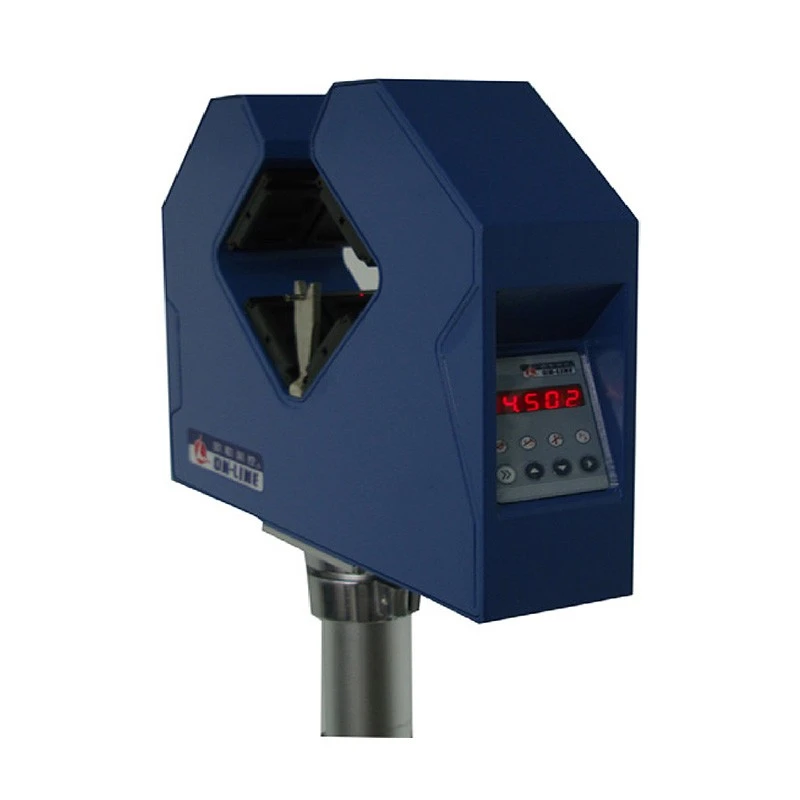

Laserski uređaj za mjerenje prečnika
Opis
Performanse ＆ Prednosti
Ključne funkcije uređaja za mjerenje prečnika lasera
Kontrola točnosti dimenzija
Kontinuirano prati vanjski prečnik i ovalnost cijevi, osiguravajući usklađenost sa nacionalnim standardima i specifikacijama kupaca.
Ušteda materijala
Koristi zatvorenu-kontrolu za održavanje dimenzija na donjoj granici tolerancije, sprječavajući prekomjernu upotrebu sirovog materijala.
Scrap Reduction
Odmah detektuje odstupanja dimenzija i pokreće alarme, pomažući da se izbjegne proizvodnja ne-nesukladnih serija.
Klasifikacija
Laserski mjerač promjera skeniranja
- Princip: rotirajući optički ekran skenira objekat; sistem izračunava prečnik od trenutka kada je laserski snop blokiran od strane objekta.
- Karakteristike: Be-mjerenje bez kontakta s preciznošću-mikronskog nivoa i brzim odgovorom, pogodno za-proizvodne linije velike brzine. Dvosmjerni modeli mjere vanjski prečnik i -iz-okružnost istovremeno na obje X i Y osi, prevazilazeći ograničenje jednoosnih mjerača - koji ne mogu detektovati ovalnost.
- Pogodni prečnici: Male do srednje veličine.
Optički (CCD) mjerač prečnika
- Princip: Koristi telecentrični optički sistem i linijsko{0}}skeniranje CCD slike. Kolimirani svjetlosni snop prolazi kroz prijemno sočivo i formira elektronsku sliku na CCD nizu. Vanjski prečnik se izračunava mjerenjem kako rubovi cijevi blokiraju svjetlost.
- Karakteristike: Nema pokretnih dijelova, tako da nema greške-u vezi sa habanjem. Lako održavanje i odlična dugoročna-stabilnost. Metoda kolimiranog svjetla uvelike smanjuje greške uzrokovane bočnim pomicanjem, što ga čini posebno pogodnim za mjerenje brzo-objekata koji se kreću.
- Pogodni prečnici: Radi za prečnike od 0,1 mm naviše.
Ultrazvučni mjerač debljine
- Princip: Zasnovano na refleksiji ultrazvučnog impulsa. Sonda šalje impulse koji se odbijaju od površine zida cijevi; debljina stijenke se određuje izračunavanjem razlike u vremenu--preleta. Za cijevi malog -promjera, visoko-fokusirane sonde za uranjanje se često koriste za koncentriranje zvuka u uski snop, efikasno prenoseći akustičnu energiju u zid cijevi.
- Karakteristike: Be-kontaktno, visoka-preciznost, praćenje debljine zida u stvarnom-vremenu-u liniji.
- Primjene: Inspekcija debljine stijenke u liniji za metalne i plastične cijevi (npr. PVC, PE), kao i praćenje korozije na naftovodima i plinovodima.
Prednosti uređaja za lasersko mjerenje promjera
Značajne uštede materijala
Precizna kontrola tolerancije smanjuje potrošnju sirovina.
Dramatično više prolaznosti
Praćenje-u realnom vremenu i automatska korekcija povećavaju stopu prihvatanja proizvoda.
Manje ručne intervencije
Automatska kontrola dimenzija smanjuje zahtjeve za vještinom operatera i minimizira ljudsku grešku.
Jača konkurentska prednost
Dosljedna tačnost dimenzija i sveobuhvatan sistem sljedivosti povećavaju tržišnu konkurentnost.
Zašto odabrati JWELL?
Sa preko 25 godina iskustva u ekstruziji plastike, JWELL Machinery je jedan od najvećih proizvođača linija za ekstruziju plastičnih cijevi na globalnom nivou. Pružamo rješenja po principu ključ u ruke, uključujući istraživanje i razvoj, proizvodnju, instalaciju i podršku 24/7 nakon{4}}u svim našim višestrukim proizvodnim bazama. Naša oprema se izvozi u preko 120 zemalja i regiona širom sveta, kojoj veruju vodeći proizvođači zbog njene pouzdanosti i efikasnosti.
Certifikacija
FAQ
P: 1. Kako laserski mjerač prečnika smanjuje potrošnju materijala?
O: 1. Laserski mjerač promjera kontinuirano mjeri vanjski prečnik cijevi u realnom vremenu i automatski otkriva odstupanja dimenzija tokom proizvodnje. Kada je integrisan sa sistemom za kontrolu ekstruzije, pomaže u održavanju dimenzija cijevi bliže ciljnoj vrijednosti i nižim granicama tolerancije, sprječavajući nepotrebno-ekstruziju i prekomjernu debljinu zida. To omogućava proizvođačima da smanje potrošnju sirovina, istovremeno osiguravajući usklađenost sa specifikacijama proizvoda.
P: 2. Može li se sistem instalirati na postojeće ekstruzione linije?
O:2. Da. Laserski sistem za mjerenje promjera može se instalirati i na nove i na postojeće linije za ekstruziju cijevi. Može raditi kao samostalni uređaj za praćenje ili biti integriran sa sistemom za kontrolu ekstruzije kako bi osigurao kontrolu procesa u zatvorenom{3}}okrugu.
P:3. Da li je pogodan za HDPE, PVC i PPR cijevi?
O: 3. Da. Sistem je pogodan za širok spektar primjena u proizvodnji plastičnih cijevi, uključujući:
HDPE cijevi za vodu i plin
PVC tlačne i drenažne cijevi
PPR cijevi
PE-RT cijevi
Višeslojne kompozitne cijevi
Rebraste cijevi
Može se koristiti u različitim veličinama cijevi i proizvodnim brzinama kako bi se osigurala dosljedna točnost dimenzija tijekom proizvodnog procesa.
P: 4. Koje se veličine cijevi mogu izmjeriti?
O: 4. JWELL nudi različita rješenja laserskog mjerenja promjera za različite opsege promjera cijevi, od preciznih cijevi malog-prečnika do velikih- HDPE i PVC cijevi prečnika. Naši inženjeri mogu preporučiti odgovarajući mjerni sistem na osnovu vaših dimenzija cijevi i proizvodnih zahtjeva.
P: 5. Koje informacije su potrebne za odabir odgovarajućeg mjernog sistema?
O: 5. Da biste preporučili najprikladnije rješenje, navedite:
Materijal cijevi
Raspon promjera cijevi
Raspon debljine zida
Brzina proizvodnje
Konfiguracija ekstruzione linije
Potrebne mjerne funkcije
Naš tehnički tim će obezbediti prilagođeno rešenje za merenje, predlog integracije i ponudu na osnovu vaših zahteva.
P: 6. Kako vaša fabrika radi u pogledu kontrole kvaliteta?
O: 6. Prošli smo IS09001:2015 sistem upravljanja kvalitetom i CE sertifikat i imamo poseban QC odjel zadužen za kvalitet proizvoda. Ako su vam potrebni i drugi sertifikati, možemo vam pomoći da se prijavite.
